EHU-38D標識灯(LED過走帯灯・転回灯)



品名

LED過走帯灯・転回灯

型式

EHU-38D標識灯

EHB-38D型標識灯は光源にLEDを採用した過走帯灯および転回灯です。
内部の結露を防止するため交換部位にあたる上部ユニットは防水構造となっており、少雨での交換作業が可能です。
ハロゲン電球式EHU-38型標識灯の調整座に上部ユニットを取り付けることでLED化が完了します。既設の調整座に取り付けることで、光軸高さ、水平調整などが完結でき、交換は工具が不要なため、作業時間を大幅に短縮できます。

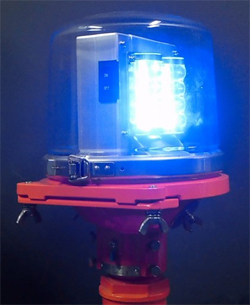

過走帯灯は赤色LED、転回灯は青色LEDを使用しています。

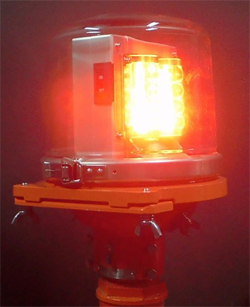

100%点灯時

上部ユニット

EHU-38D標識灯の仕様

灯火種別・過走帯灯の場合

型式 EHU-38D
適合仕様書 灯仕第275号改4
定格電流 6.6A(5.2A、4.1A、3.4A、2.8A)
消費電力 23W/30VA(6.6A/100%点灯時)
光源 高輝度パワーLED(赤)
主な材質 アルミ合金、ステンレス、ガラス
発光色 赤色
光度 700cd以上(6.6A/100%点灯時)
使用温度範囲 -35~55℃
耐風圧 風速160m/sec
防水規格 IPX4(上部ユニットは組立状態でIPX5)
質量 5.5kg(可折接手含む)

灯火種別・転回灯の場合

型式 EHU-38D
適合仕様書 灯仕第275号改4
定格電流 6.6A(5.2A、4.1A、3.4A、2.8A)
消費電力 19W/27VA(6.6A/100%点灯時)
光源 高輝度パワーLED(青)
主な材質 アルミ合金、ステンレス、ガラス
発光色 青色
光度 200cd以上(6.6A/100%点灯時)
使用温度範囲 -35~55℃
耐風圧 風速160m/sec
防水規格 IPX4(上部ユニットは組立状態でIPX5)
質量 5.5kg(可折接手含む)

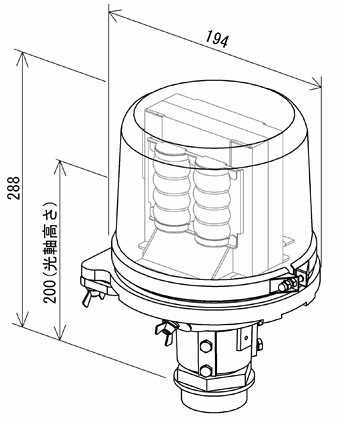

EHU-38D標識灯の外形図
