2B-D型(風向灯)


2B-D型(風向灯)

品名

風向灯

型式

2B-D型

風向灯は、航空機に風向を示すために設置する灯火です。
吹流し、吹流し支持枠、支柱部、円形帯照明、航空障害灯、可折接手、基台で構成されています。
2B-D型は光源にLEDを採用し、従来の電球タイプに比べて光源寿命が大幅に伸びました。(円形帯照明:30,000時間、航空障害灯:40,000時間)
また、消費電力は138Wと電球タイプから約85%カットになっております。取付については、2B型と共通になっておりますので、基礎工事の必要なく更新可能です。

2B-D型(風向灯)の仕様

型式 2B-D型
適合仕様書 国空管技第709号
定格電流 AC100V
消費電力 138W(円形帯照明 34W×4灯、航空障害灯 2W×1灯)
光源 高輝度パワーLED
主な材質 アルミ合金、ステンレス、ナイロン
最大地上高 8.1m
平均照度 半径8.25m内10lx以上
使用温度範囲 -30~45℃
耐風速 風速35m/sec(吹流し付きの場合
風速45m/sec(吹流しなしの場合)
防水規格 IPX4
質量 約270kg(可折接手含む)

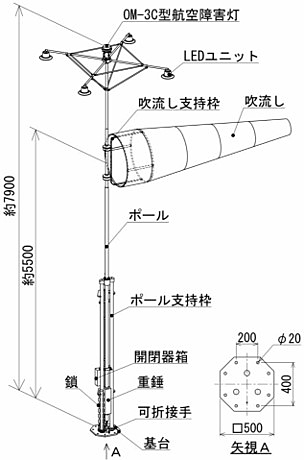

2B-Dの外形図
