EHB-35D標識灯(LED滑走路灯)



品名

LED滑走路灯

型式

EHB-35D標識灯

EHB-35D型標識灯は光源にLEDを採用した滑走路灯です。
内部の結露を防⽌するため交換部位にあたる上部ユニットは防水構造となっており、少⾬での交換作業が可能です。
ハロゲン電球式EHB-35型標識灯の調整座に上部ユニットを取り付けることでLED化が完了します。既設の調整座に取り付けることで、光軸高さ、水平調整作業などが省略でき、交換は⼯具が不要なため、作業時間を大幅に短縮できます。
黄色光は黄色フィルタ、赤色光は赤色フィルタを採用、ワンタッチで着脱できます。
フィルタの採用で予備灯器(白/白、白/黄、黄/赤)※1を1種類に集約できます。

黄色フィルタ装着時

赤色フィルタ装着時

上部ユニット

EHB-35D標識灯の仕様

型式 EHB-35D
適合仕様書 灯仕第275号改4
定格電流 6.6A(5.2A、4.1A、3.4A、2.8A)
消費電⼒ 34W/37VA(6.6A/100%点灯時)
光源 ⾼輝度パワーLED(⽩)
主な材質 アルミ合⾦、ステンレス、ガラス
発光⾊ ⽩⾊/⻩⾊(フィルタ装着時)※1
光度 10000cd以上(6.6A/100% ⽩⾊点灯時)
使⽤温度範囲 -35~55℃
耐⾵圧 ⾵速160m/sec
防⽔規格 IPX4(上部ユニットは組⽴状態でIPX5)
質量 5.2kg(可折接⼿含む)

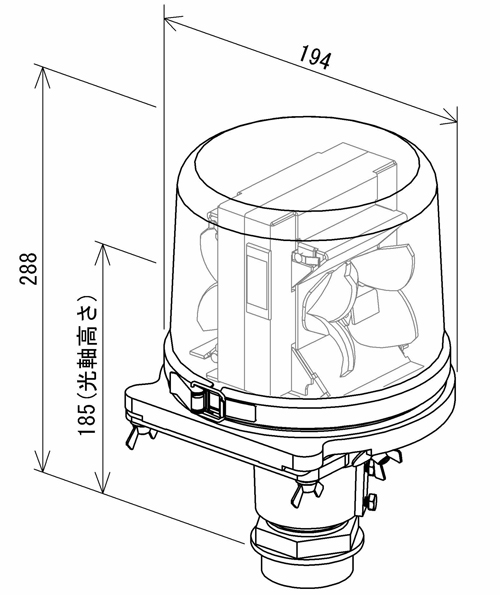

EHB-35D標識灯の外形図
