地上型境界灯/境界誘導灯


地上型境界灯/境界誘導灯

品名

地上型境界灯/境界誘導灯

型式

HE-3A型


HE-3A型の特徴

HE-3A型境界灯は地上型境界灯です。
標準品の光色は白ですが、オプションのフィルター黄・緑・青を内蔵することで、境界誘導灯・誘導路灯としてもご使用頂けます。

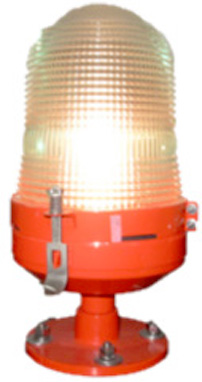

境界灯の特徴

境界灯

離陸または着陸しようとするヘリコプターに離着陸の可能な区域を示す航空白または黄の灯火で、着陸区域の境界線上に15メートル以下の間隔で8個以上設置します。

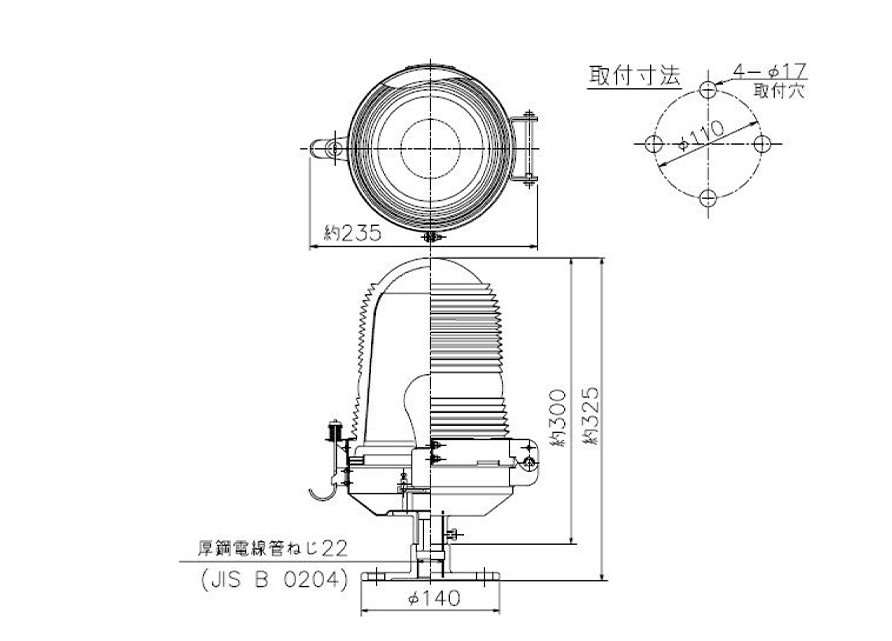

地上型境界灯(HE-3A型)の仕様

定 格 AC100V 40W
光 色 航空白または航空黄
光 度(白/黄) 60cd以上/25cd以上
筐体材質/塗装 ステンレス、ガラス/メラミン樹脂焼付塗装 航空黄赤
質量 4.5kg

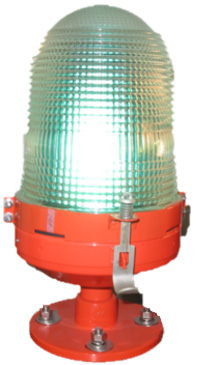

境界誘導灯の特徴

誘導灯

離陸または着陸しようとするヘリコプターに離着陸に適する方向を示すための航空緑の灯火で境界から6m以内の進入経路・離陸経路方向に、3灯以上を3m以下のほぼ等間隔で、境界灯に並列して設置します。
(離着陸帯と進入・離陸経路の位置関係により、設置条件が異なります。)

地上型境界誘導灯(HE-3A型)の仕様

定 格 AC100V 100W
光 色 航空緑
光 度 30cd以上
筐体材質/塗装 ステンレス、ガラス/メラミン樹脂焼付塗装 航空黄赤
質量 4.5kg
