太陽電池装置B型
本装置は、シリコン単結晶からなるセルを用いたモジュール群により、太陽光のエネルギーを直接電気エネルギーに変換し、別に備える蓄電池を充電する航路標識用機器の電源として使用する装置です。
※４４Wタイプの太陽電池モジュール６枚を架台に取付けたもの。
モジュール寸法等
| タイプ | ４４W |
|---|---|
| 外形寸法（Ｈ×Ｗ×Ｄ） | ３９０×９７０×３５㎜ |
| 最大出力（Ｐｍ） | ５０Ｗ |
| 最大出力動作電流（Ｉｐｍ） | ２．８６Ａ |
| 最大出力動作電圧（Ｖｐｍ） | １７．５Ｖ |
電気的性能
| タイプ | ４４W |
|---|---|
| 公称電圧（Ｖ） | １２Ｖ |
| 最大出力（Ｐｍ） | ５０Ｗ |
| 最大出力動作電流（Ｉｐｍ） | ２．８６Ａ |
| 最大出力動作電圧（Ｖｐｍ） | １７．５Ｖ |
| 短絡電流（Isc） | ３．０５Ａ |
| 短絡電圧（Vsc） | ２２．２Ｖ |

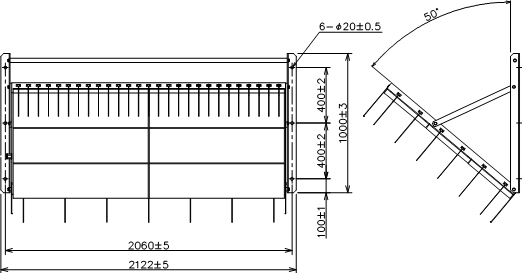

太陽電池架 寸法図
※ 防水保護等級 ： IPX5
